简述
BP2329AJ 是一款带有源功率因数校正的高精度降压型 LED 恒流控制芯片，适用于 85Vac-265Vac 全范围输入电压的非隔离降压式 LED 恒流电源。BP2329AJ 集成有源功率因数校正电路，可以实现很高的功率因数和很低的总谐波失真。由于工作在电感电流临界连续模式，功率 MOS 管处于零电流开通状态，开关损耗得以减小，同时电感的利用率也较高。 BP2329AJ 采用专利的浮地构架，对电感电流进行全周期采样，可实现高精度输出恒流控制，并达到优异的线电压调整率和负载调整率。
优势

    • 有源功率因数校正，高 PF 值，低 THD

    • 高达 95%的系统效率

    • +3% LED 输出电流精度

    • 优异的线电压调整率和负载调整率

    • 电感电流临界连续模式

    • 超低(33uA) 启动电流

    • 超低(300uA) 工作电流

    • LED 短路/开路保护

    • 电流采样电阻开路保护

    • 逐周期电流限流

    • 芯片供电欠压保护

    • 自动重启功能

    • 过热调节功能

    • 小体积的 SOT23-6 封装

应用领域
  • GU10/E27 LED 球泡灯、射灯
  • LED PAR30、PAR38灯
  • LED 日光灯
  • 其它 LED 照明

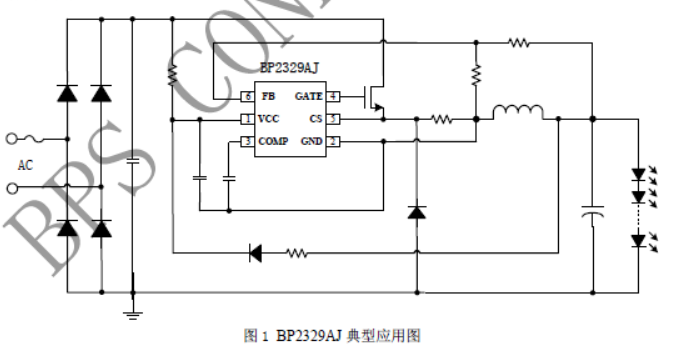

典型应用原理图

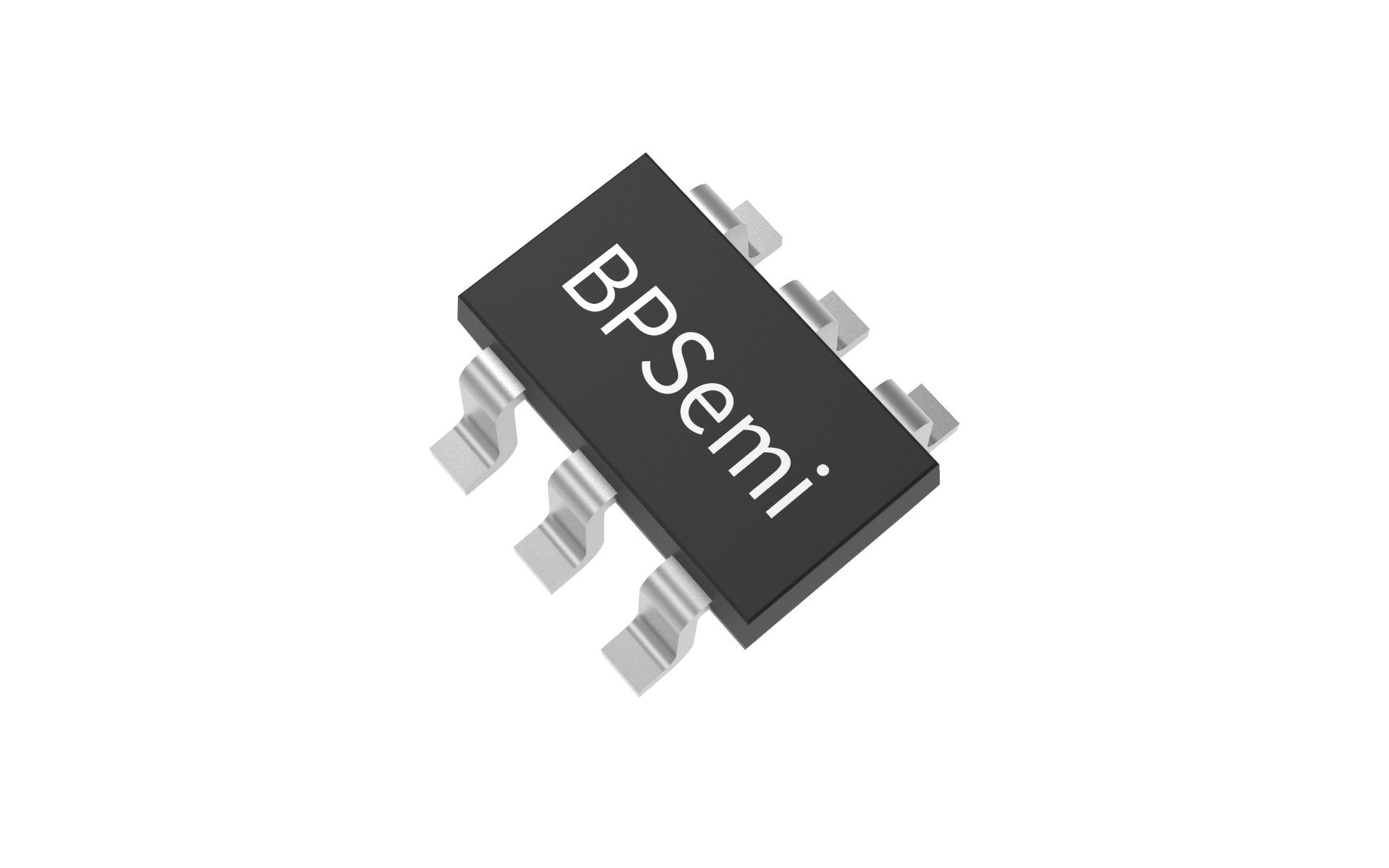

封装
技术文档
文档类型 标题 类型 文件下载
规格书 BP2329AJ pdf 简易版 完整版
